三用表检定装置本地厂家那曲

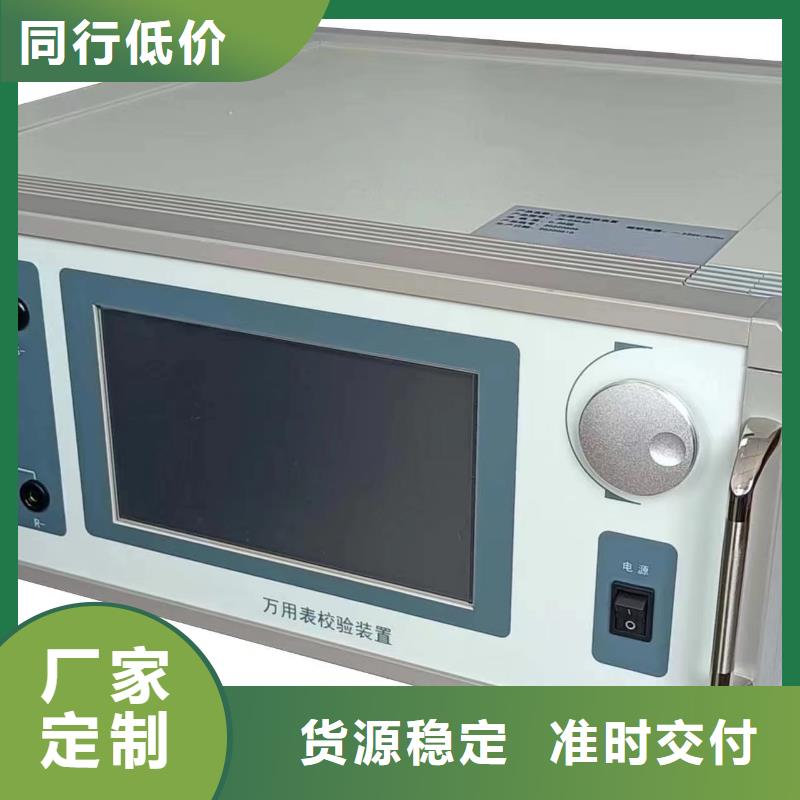

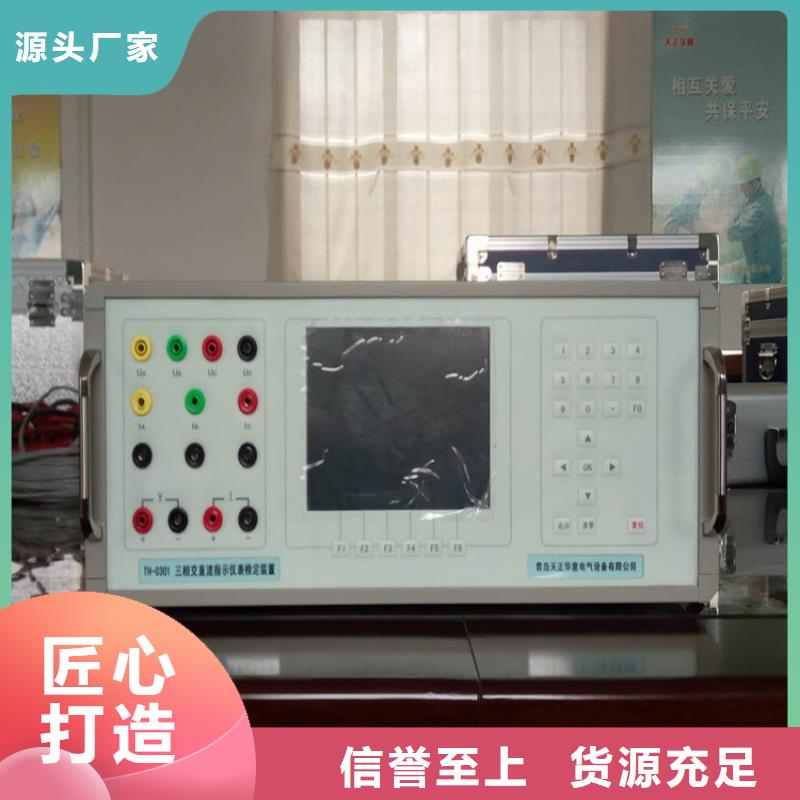

那曲交流采样现场校验仪 多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.2级，交流0.5级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~50A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！4、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高5.2 数字合成正弦波信号发生器，失真小，可靠性高5.3 每个量程可实行一键软件校准，实现整机的“闭壳”校验，免开机箱5.4 240＊64大屏幕LCD显示5.5 输出调节有外控和面板按键两种调节方式5.6 量限可根据被检表的量程选择5.7 当输出调节采用“百分比”调节时，可选择步长5.8 交直流电压输出范围 0~1050V 5.9 交直流电流输出范围0~60A5.10 供选择的交流频率五种：50Hz、市电（同步）60Hz、400Hz、1kHz5.11 电压短路、电流开路自动保护。

三用表检定装置本地厂家那曲
<那曲>天正华意电气设备有限公司

那曲交流采样现场校验仪三相交流采样在线校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。

<那曲>天正华意电气设备有限公司
三用表检定装置本地厂家那曲

那曲交流采样现场校验仪 频率变送器检测 在“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“频率”键，选择频率变送器检测。“频率范围”栏目中通过键，可选择五种变送器输入范围：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对包括和标称值在内的各均匀校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量三项做出过“是的选择，装置将做相应测试并在“误差”栏显示结果。功率因数变送器检测 在“XX变送器参数输入XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“因数”键，选择功率因数变送器检测。功率因数变送器检测提供三相三线和三相四线两种接线方式，可在“接线方式”栏目里选择（“3/3”方式时，装置自动将Ua、Uc的电压和Ia、Ic的电流升至被检变送器额定电压、电流值的；“3/4”方式时，装置自动将Ua、Ub、Uc的电压和Ia、Ib、Ic的电流升至被检变送器额定电压、电流值的；操作员根据被检变送器的接线图选择接线方式，并且对应接到装置的各相输出端上，对于装置的电流输出端没接被检变送器的，应将其短接，以免开路。三相三线被检仪表的Ub端接装置的Uo端。）。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一个校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量？”三项做出过“是”的选择，装置将做相应测试并在“误差”栏显示结果。

<那曲>天正华意电气设备有限公司 三用表检定装置本地厂家那曲

那曲交流采样现场校验仪三相多功能标准表产品概述三相多功能标准表其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。显示器采用6.5寸TFT彩色液晶屏，图表字符显示清晰。装置具有量程宽、精度高、工作稳定可靠、操作简单的特点。主要功能及特点1． 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2． 可测量电压、电流谐波含量和波形失真度；3． 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHz；4． 可测量校验装置的电压、电流、功率稳定度；5． 可测量校验装置的标准偏差估计值；6． 可测量校验装置的三相电压对称度、三相电流对称度；7． 可测量校验装置安放被检表位置的磁感应强度；8. 可测量直流电压和直流电流（选项）；9． 变送器测量（选项）；10．设有RS-232接口，可由PC进行控制操作；11. 与交直流电表·变送器校验台配合，可组成一套高精度、高稳定度的0.05级三相交流电表测试系统。主要技术指标交流测量·电压量程(V): 6.25、12.5、25、50、100、200、400、800，全自动切换，1000V； ·电流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自动切换；·电压、电流、功率测量准确度 ±(0.03％RD＋0.02％RG)； ·电能测量准确度 ±0.05％；·标准脉冲输出 ≤2MHz；·频率测量范围 45～65Hz；·频率测量准确度 5×10-5；·相位测量误差±0.02°；·功率因数测量误差 ±0.0001；·谐波及失真度测量 谐波次数31次；谐波误差

<那曲>天正华意电气设备有限公司 三用表检定装置本地厂家那曲

那曲交流采样现场校验仪 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．6 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 输出容量　20VA；3．2 交流电流量程　　0.5A、1A 、2.5A、5A、10A、20A　　输出容量　20VA；3．3 交流电压、电流调节范围 0～120％ FS（800V量程0～105％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流、有功功率准确度 0.05％ FS；3．5 无功功率准确度 0.1％ FS；3．6 电流对同名相电压的相位准确度　　0.050；3．7 频　率　　调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5；3．8 相　位　　调节范围0～359.990， 调节细度 0.010；3．9 交流电压、电流输出波形失真度　　 ≤0.3％；3．10 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．11 谐波2～31次，幅度0～20％，各次谐波相位细度0.010·N（N为谐波次数）；3．12 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．13 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．14 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．15 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流电压调定值准确度0.05％ FS；3．17 直流电流调定值准确度0.1％ FS；3．18 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．19 直流测量准确度（用于变送器输出测量） 0.02％ FS（电压0～±24V，电流0～±24mA）；3．20 工作电源　 单相220V±10％，　50HZ±5％；

<那曲>天正华意电气设备有限公司

那曲交流采样现场校验仪 使用细则：仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2：开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3：电源插座上的地线应良好接地。7.4：接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到”端子输出相应的中值电阻。7.5.1：频率的选择：按动频率键（循环键），选择相应的频率量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示步长的选择：按动步长键，循环显示倍率值，此项功能主要用于分几步输出满量限值输出调节外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。7.5.4.2：面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5：如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6：误差的处理：按照外控调节或者按照面板按键调节的方式

<那曲>天正华意电气设备有限公司 三用表检定装置本地厂家那曲

那曲交流采样现场校验仪 3.7 显示单三相相量图，方便查找现场接线错误。3.8 可显示电压、电流的波形图，方便进行1-24次谐波分析。3.9 体积小、重量轻，操作简单。3.10 手动校验单项电能表误差，无需手动开关，使用确认功能键即可完成。3.11 使用中文液晶显示，界面友好操作方便。四、技术性能4.1 整机精度1.0级4.2 电压输入范围：2~600V钳型电流互感器输入范围：钳表0.2~350A4.3 相位测量范围：0~359.9°4.4 工作电源；两节1.5V 电池4.5 环境温度：-20℃~ ＋55℃ 4.6 绝缘：a、电压、电流输入端对机壳的绝缘电阻≥100MΩb、工作电源输入端对外壳之间承受工频2KV（有效值）历时1分钟试验。4.7 体积：长×高×宽 220×30×60（mm） 重量：0.2kg五、面板说明5.1 面板布置图〔见附表1〕UA(红)为电压输入回路火线端钮UN(黑)为零线端钮。钳形互感器正面为电流流入方向L1。5.2 键盘说明5.2.1 【OFF】、【ON】键，当指向【ON】时，仪器开机；当指向【OFF】时关机。5.2.2【HOLD】键：当界面为测量参数时，按【HOLD】键可以锁定该界面不再刷新，此时界面右上角出现“H”。5.2.3【F1】、【F2】、【F3】：仪器操作键。具体操作方法如下：①当界面上边没有任何提示，则默认为【F1】键为返回键，【F2】键为向下翻页键，【F3】键为确认键。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科远公司电话 按【F3】键可以进入主菜单② 当界面显示如下时，各键则代表它下面的提示。此时，按【F2】键↓，可以向下循环选择进入子菜单，按【F1】键、可以返回上一级菜单，按【F3】键进入到所选中的功能菜单。

<那曲>天正华意电气设备有限公司 三用表检定装置本地厂家那曲

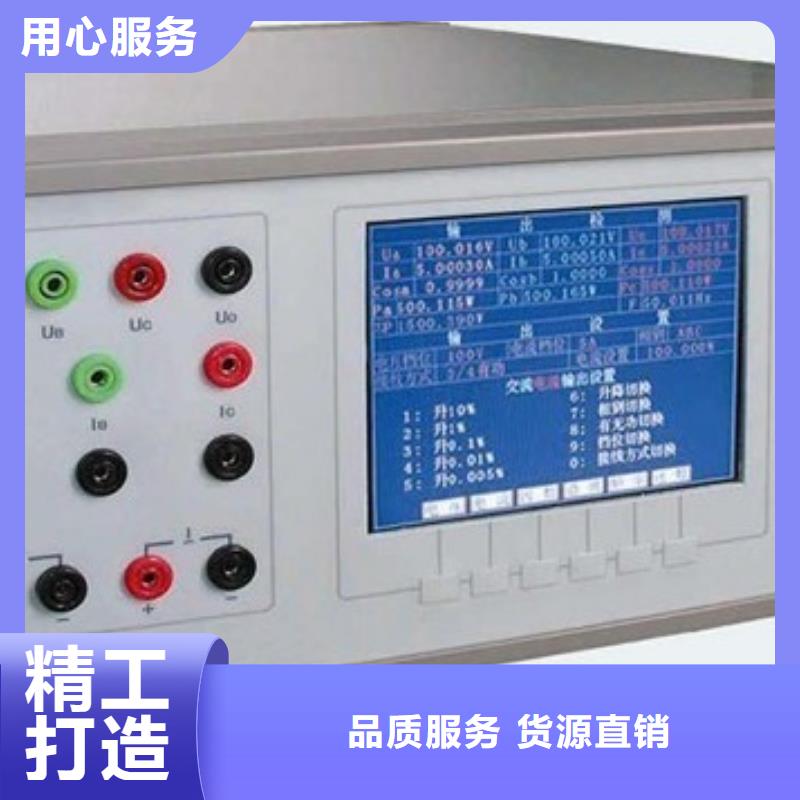

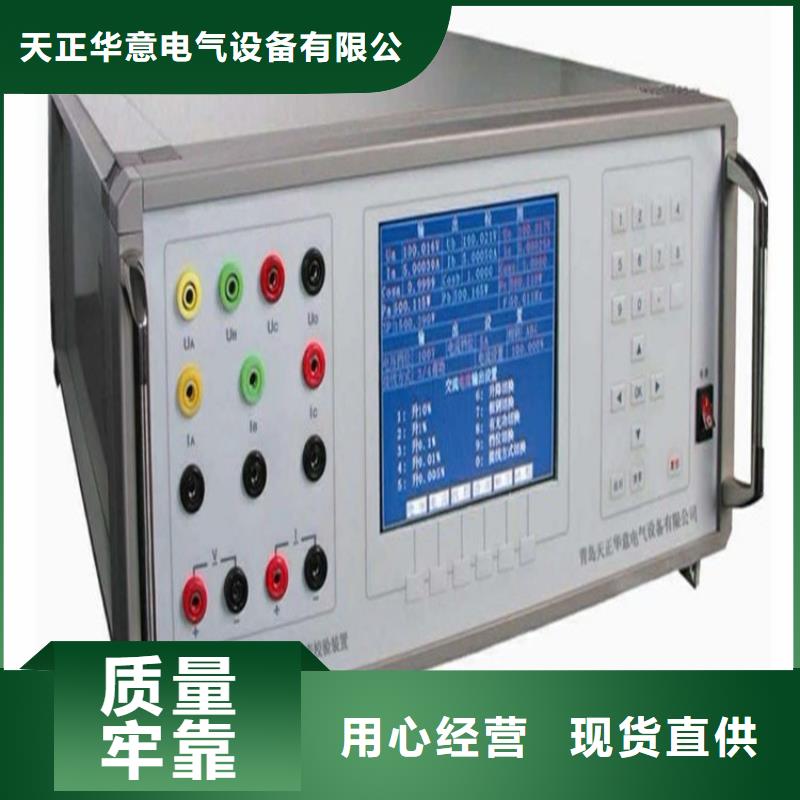

那曲交流采样现场校验仪另外键在这里仅与对功率因数进行“送数”操作时有关，分别表示超前”交流源输出设置示例：例如在交流源操作中需设置交流电压为220V；交流电流为接线方式为三相三线无功；功率因数为0.5L；频率为51Hz的交流源输出时，可在主菜单中，按键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示“交流电压输出设置”界面。在“交流电压输出设置”界面（图4）中具体操作如下：㈠ 先设置电压、电流档位；接线方式。⑴按（档位切换）键，将电压档位切换到“”档；⑵按（接线方式切换）键，将接线方式切换到“3/3有功”状态，按（有无功切换）键，将接线方式终切换到“3/3无功”状态；⑶按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按五次“9”（档位切换）键，将电流档位切换为2.5A档；以下分“步进”方式、“送数”方式操作进行电量幅值上升。㈡“步进”方式操作进行电量幅值上升。接㈠步骤⑶的状态：⑴按屏幕下边“电压”键，进入到“交流电压输出设置”界面。在“交流电压输出设置”界面中按十一次“1”（升10％）键，将电压输出升至220V（假设此时屏幕输出检测里A相电压显示值为219V，C相电压显示值为220V，需将A相电压调节到220V，则请按“7”键，将相别状态切到A相状态，键，则A相电压调节到220V）⑵按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按十次键，将电流输出升至2.5A（假设此时屏幕输出检测里A相电流显示值为2.C相电流显示值为，需将C相电流输出调节到2.5A，则请按“7”键，将相别状态切到C相状态，按升0.1％）键，则C相电流输出调节到2.5A）；⑶按屏幕下边“因数”键，进入到“交流因数输出设置”界面。
