那曲变压器油色谱在线监测系统现场安装位置的确定与安装地基的浇注可参照下图确定安装位置并浇注安装地基。图5-1 ????????地基俯瞰图图5-2地基浇注图图5-3现场位置图1)一般选择安装在变压器电力柜侧，与电力柜同列。2)安装地基用混凝土浇注，厚度100mm。按地基浇注尺寸图预埋地角固定螺丝。3)确定取电位置并提供取电点到安装位置的布线距离。4）通讯电缆与油循环管的铺设A、通讯电缆的铺设参见系统示意图。铺设通讯电缆需保证进出线两侧的预留长度在10M左右，以备用。通讯电缆在电缆沟线架上需固定，避免电缆划伤、拉断。B、油循环管采用镀锌管或硬塑料管进行保护以免损伤。油管两侧出口预留长度保持在1M左右，以备用。油管铺设完成后应对油管出入口进行密封，以防杂物进入。5.3安装步骤1、开箱检查用户在收到后，请及时检查是否有因运输而造成的损坏，详细检查装置并核对与装置一同运输的装箱清单上列出的所有附件。如果有与装箱清单内容不符，请立即与供应商联系。2、现场主机就位1）将安装基座用膨胀螺栓固定在混凝土地基上，并焊接接地线2）将现场主机用自带螺栓固定在安装基座上。此操作应将现场主机的前后下封面板卸下，方可连接。

那曲变压器油色谱在线监测系统系统气密性检查程序；气源接通后，由减压阀给定压力0.4MPa，在步检查无问题的前体下，进行下一步打开仪器主机机箱盖板，松开相应气路紧固压帽，将气路接线端用盲堵头封闭，并保证出气口的气密性。打开仪器前面板的控制阀，让系统充氮气到0.32Mpa，让气体平衡2分钟后，关闭减压阀。观察气路面板压力表相应压力的压力变化，10分钟后压力若有显著变化，则说明系统有漏气，需要进行检漏试验。其检漏方法同上。检漏过程中一定要尽量少的使用漏液，检漏后必须及时检漏液以防污染气路系统。仪器出厂前系统气密性经过严格试验，仪器启动前此项不是必做项目。只有确切系统有故障，或更换气路部件方可进行此试验。6、通电前的检查检查电源接线是否正确；检查气路连接是否完整，并检查气体种类是否与要求相符；检查钢瓶是否固定，减压阀的压力范围是否符合要求；检查并熟悉仪器整体结构。键盘设定方法、各项控制开关、气路系统，并参照本说明书的有关章节熟悉每个气体流量调节阀的作用及调节方法。当气源使用钢瓶供气时，每个钢瓶必须装配一个气体减压阀，以将高压气体减到所需的压力值，减压阀只能使用一种气体，不得混用。一般钢瓶贮存的气体压力为15、20、30Mpa三种。其中常用的为15Mpa的气体钢瓶，钢瓶气的容量为40升左右。由于钢瓶内部气体压力比较大，所以使用时一定要注意。必须严格遵守有关钢瓶的使用规则。使用钢瓶气的优点是种类齐全，压力稳定、气体纯度高、安装容易、更换方便。缺点是某些城市供应比较困难，运输麻烦且价格比较高。

<那曲>天正华意电气设备有限公司 那曲在线局部放电检测仪价格合理 <那曲>天正华意电气设备有限公司

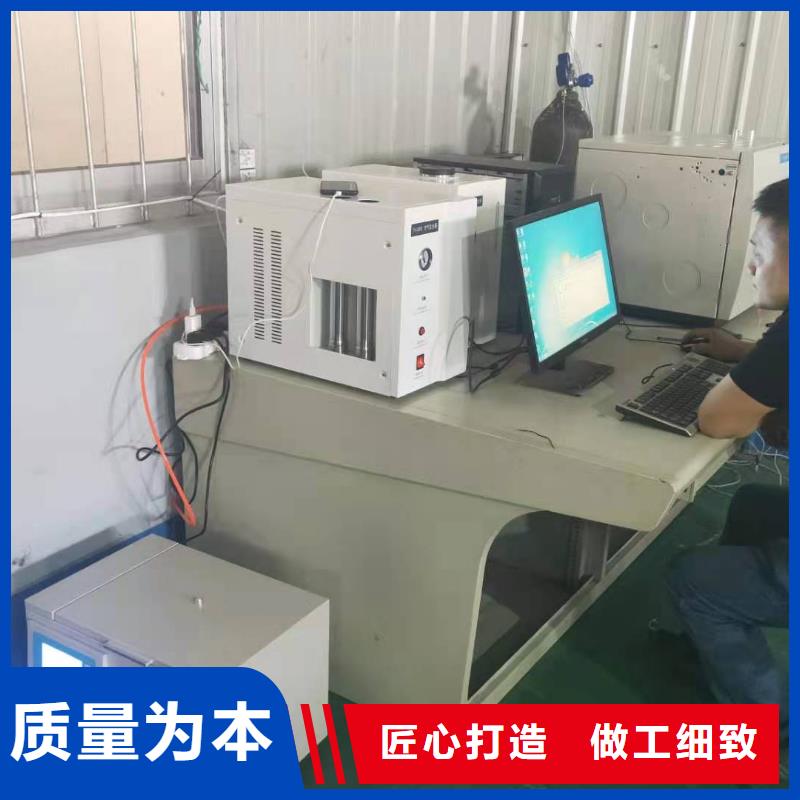

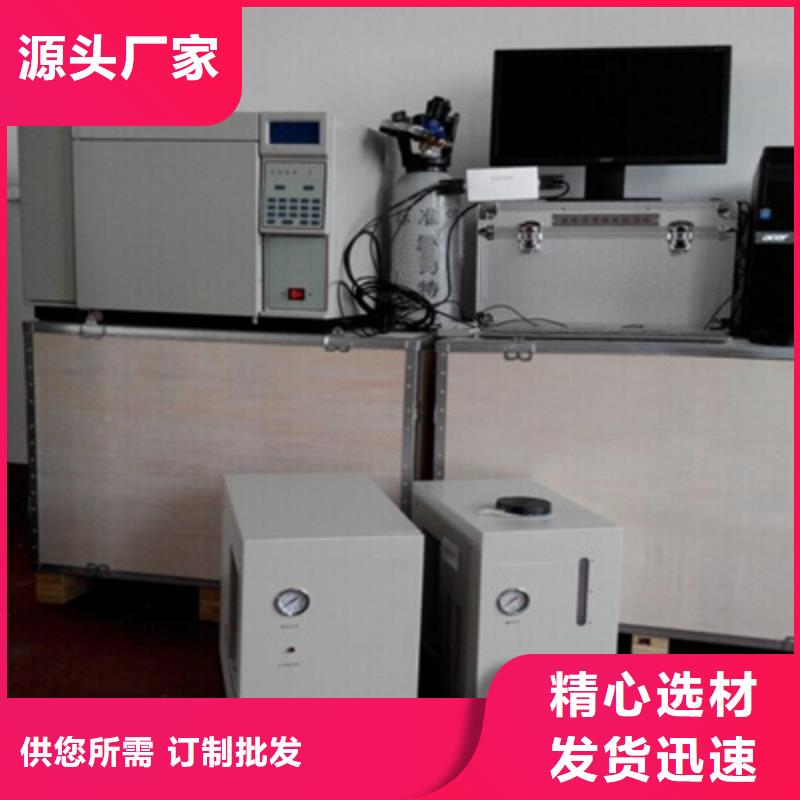

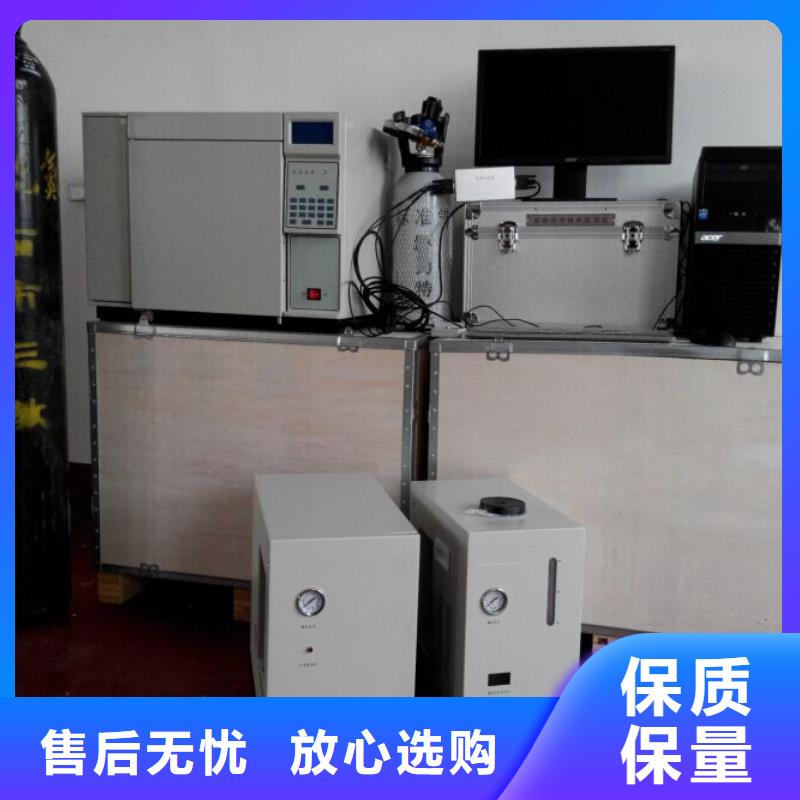

那曲变压器油色谱在线监测系统 检测器变压器油色谱仪检测器采用单元组合设计，可提供热导检测器(TCD)、氢火焰离子化检测器（FID）、电子捕获检测器(ECD)、火焰光度检测器(FPD)和氮磷检测器(NPD)等五种检测装置，多同时安装四个检测器。见图四三、安装准备1、安装准备仪器应安装在专用的色谱仪器分析实验室内，以便于将仪器与气源分开管理。仪器应安装在牢固无振动的水泥或木质工作台上，工作台的台面上应留有足够的空间，以便于放置电脑、色谱数据工作站、记录仪、积分仪等外围设备，工作台的背后应留有一事实上的间隙（0.5米以上），以备于仪器维护保养。电源应有足够的功率（大于5KW）。仪器应远离火种，室内不得有强腐蚀性气体，应避免室内温度剧烈波动和空气的过分流动。工作台（高0.7-0.8米＊宽0.6-0.7米＊长2米）的设置请参照（图五） 。图五 工作台的设置仪器所需要的载气和辅助气体，一般可由高压气体钢瓶、气体发生器、无油空气压缩机等装置提供，高压气体要经过减压阀减压后供给仪器。气源是仪器启动的前提条件，所以必须提前考虑。若用户订货时提出具体的使用要求时，制造商可以协助用户购置必要的设备。仪器根据检测器的配置情况应选择不同的气体，气体的种类和基本参数及选用原则请参照（表一）。表一检测器 气 源 入口压力 纯 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 无灰尘、油雾、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％仪器允许使用气体发生器、无油空气压缩机等装置来提供仪器的工作气源。气体发生装置或空气泵产生的气体含水量较高，使用时一定要进行必要的气体净化。使用气体净化装置时要注意对该装置的定期保养。

那曲变压器油色谱在线监测系统氢焰检测器结构（FID）变压器油色谱仪氢焰检测器结构如图二十二所示：图二十二 变压器油色谱仪氢焰检测器结构1、收集筒 2绝缘瓷环3.极化电压环 喷嘴4.信号线5.基座 6.加热块由于检测器采用根部加热，一般不会发生冷凝现象，柱子可直接插到喷嘴根部，以减小柱后死体积。二、FID微电流放大器电原理方框图 见图二十三图二十三 FID微电流放大器电原理方框图变压器油色谱仪FID板连线见下图三、使用注意事项：1、应严格注意气路清洁。2、放大器必须良好接地。3、载气、氢气、空气气路稳压阀，出厂时都已定值，如要改变，调节方法如下：（1）载气：N2，减气阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.30Mpa，然后根据需要调节各自稳流阀。（2）H2气路：减压阀开至0.25Mpa，把针形调节阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节各自的针形调节阀。（3）空气气路：减压阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节稳中有各自的针形调节。4、等到柱温和汽化温度基本稳定后，方可通气点火，FID必须使用N2、H2和空气三种气体，同时调节到适当的流速上。N2、H2、空气流速读取：N2流速通过面板压力表显示。H2和空气流速可压力表指示从仪器流量曲线图中查得。N2流速和H2流速比值一般为1：0.95，H2流速和空气流速比值一般为1:10，灵敏度较佳，基流小。总之，流过喷咀的总流速应小于100ml/min左右较佳。5、要求检测器温度比柱温要400C，这样氢焰检测室根部与柱室温度相近，防止样品冷凝。6、如果以H2作载（这样便可兼作燃气）时，应在原氢气气路中通入合适的氮气，防止灵敏度下降，确保定量准确度。7、未安装色谱柱前，严禁接通H2，否则会造成柱室里充满氢气，开机后会引起爆炸，一定当心！ 。

<那曲>天正华意电气设备有限公司 那曲在线局部放电检测仪价格合理 <那曲>天正华意电气设备有限公司

那曲变压器油色谱在线监测系统油气分离单元采用真空与电磁振荡相结合的脱气方法，将气体从油中分离出来，并导入定量室。3、载气单元为色谱检测提供流速、流量恒定的流动相，保证色谱分离的准确性和稳定性。4、色谱检测单元采用复合型色谱柱及基于集成传感技术的检测器，实现多组份气体的分离和检测。5、控制与数据处理单元按照工艺流程实现对控件的顺序控制，实现载气调节、温度控制，完成信号调理、转换和数据计算。6、通信接口单元按照TCP/IP、IEC61850通信协议，将数据信息上传至过程层网络。3.5数据通信功能装置适用于符合TCP/IP、IEC61850标准的全智能变电站，气体组份浓度、载气压力状态、二维谱图等数据信息采用MMS方式传输至过程层网络。装置可提供两路电气以太网接口，用于与变压器状态监测主IED通讯，或者将数据信息直接上送站端一体化信息平台。4硬件结构4.1结构与安装图4-1外形尺寸现场数据采集器外形尺寸为：1400×720×420mm4.2面板说明1、运行指示：装置主CPU运行指示，常开状态。2、控制指示：装置各部件运行指示，常开状态。

那曲变压器油色谱在线监测系统系统运行可靠采用了基于权限的用户管理，使系统具有很强的鲁棒性，同时使系统用户管理更富有人性化。7、强大的平台支撑软件运行于目前流行的微软NET 平台，、稳定，具有较强的可扩展性。8、数据显示生动形象，报表实用、美观用户界面友好，操作方便。配置要求硬件运行环境?CPU：奔腾1000MHz以上?内存：512M以上（1G以上）?显示卡：标准VGA 256色显示模式以上（SVGA 16位色以上显示模式）?显示器：支持分辨率1024 X 768及其以上?网卡：支持TCP/IP协议的网络接口卡（网卡）软件运行环境IE 浏览器5.0及以上服务器端配置?Windows 2000/ XP/2003等操作系统平台?Microsoft SQL Server2000（SP4）企业版数据库?Internet信息服务(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1启动软件与登陆软件采用了基于权限的用户管理机制，只有经过授权的用户才能使用本系统。普通用户只能查看系统的参数设置、浏览监测数据以及使用其他基本功能，只有高级用户才具有修改系统的有关参数配置、进行用户管理等权限，这样在很大程度上确保了系统长期稳定、可靠地运行。如图6.1为本软件的登录页面。图6.1 系统登录页面图6.2系统主运行页面6.2 检测组份选择本系统软件为满足不同用户对检测指标的不同要求，专门设计了组份选择功能。组份选择功能在主界面上点击F3功能键即弹出如图6.3所示对话框。本软件提供了七种气体、总烃、微水、氧气的选择。当组分选择栏内的组分处于选中状态时，则在数据显示与处理时区显示该组分的数据，默认情况下，组份选择栏内氢气、一氧化碳、甲烷、乙炔均处于选中状态，其余处于未选中状态。图6.3组份选择功能页面

<那曲>天正华意电气设备有限公司 那曲在线局部放电检测仪价格合理 <那曲>天正华意电气设备有限公司

那曲变压器油色谱在线监测系统否则可能危害本系统和变压器的运行。1.4产品特点1、 真空与电磁振荡脱气技术采用的真空与电磁振荡相结合的脱气技术可在低真空度条件下，利用电磁激振与溶质的真空挥发共同形成溶解气体的循环自激，在无任何介质介入的前提下，实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好，避免对变压器绝缘油的污染。2、冷阱技术在油色谱检测中存在油气对色谱柱活性物质的污染，这将严重影响色谱柱的分离效果，降低色谱柱使用寿命。通常采用活性剂（如活性碳等）对分离出来的故障气体进行吸附过滤，可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。冷阱是在一定的低温环境下，将变压器油C3以上有机物挥发成份实现有效冷凝，彻底避免油气对色谱柱的污染，实现系统免维护要求。3、复合色谱柱用复合单柱取代双柱，简化系统结构。复合色谱柱在一定温度环境下，可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体，且在不同恒温条件下，各气体出峰面积不变，不影响系统数据处理的捕峰条件，适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高，抗污染性能好，使用寿命长等特点。4、气体检测器技术采用集成传感技术，敏感元件和控制电路集成在独特的陶瓷硅芯片上，对应设计的故障气体受检气室，具有小的死体积，可大大提高检测灵敏度。和FID、TCD传感器相比，不怕中毒，寿命长。和其他非色谱检测法对比，检测器构造简单，体积小巧，检测灵敏度高。5、支持TCP/IP、IEC61850通信协议气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络，支持TCP/IP通讯协议并支持智能变电站基于IEC61850通信要求，可实现与其他厂商的变压器状态监测主IED的无缝接入

那曲变压器油色谱在线监测系统用一根尺寸合适的电线接到楼房的总管线上或接到总导管的入地处。2、把接地用的长钉子打进潮湿的土层里并接到入地处。3、也可以接到其它可靠的入地处。绝缘的地线必须牢固地接在装置上。不要用夹子把地线夹在管子或接地柱上。也不要使用其它会使接头松动的方法来连接。接头必须用铜焊或锡焊，尽可能减小接地接头处绝缘电阻的下降。如果按装得不合适，在接头处就可以量到电阻，再加上地线上的电阻就会使绝缘的接地装置上产生我们所不希望的电势。在安装地线的时侯要它偶然和其它地线接触这会给绝缘带来不良的影响。绝缘线必须接在配电盘的绝缘母线上，再从配电盘上通过接头和电源地线分别接到仪器系统的各个单元上。绝缘母线可由配电盘上的接地板构成。所用的电线尺寸应使远一点到主配电盘接地处的接地电阻。请与当地的电器检查部门商量所用的电线规格。当多层建筑物中安装了电网处理装置时，应把电网处理装置的外壳与建筑物结构中的钢筋接起来，这样才能减少接地噪声。地线的一端应接到线路处理装置的外壳上，另一端应焊接在近的楼房竖梁钢筋上。把地线接到建筑物的钢筋上比把地线接到地下室单独的接地柱上要好
