【 万向支座_球铰支座适用场景】超产品在细节

更新时间:2025-05-29 01:57:51 Tags: 万向支座
  • 徐州【橡胶止水带】 滑动支座支持定制加工
  • 西双版纳 球型支座_【连廊支座】专心专注专业
  • 漯河【桥梁伸缩缝】_连廊支座质量为本
  • 湖南【球铰支座】 连廊支座追求细节品质
分享至:
为您精心制作的万向支座产品视频已准备就绪,展示产品的各项功能和特点。请您抽出刻时间观看,相信一定会给您带来意想不到的惊喜。
产品参数
产品价格电议
发货期限电议
供货总量电议
运费说明电议
产地河北
品牌上沅
型号多种
规格 齐全
材质Q345C
颜色灰色/橘黄
加工方式机加工
万向支座,认准【衡水上沅工程技术(淮北市分公司)qxgc2699-75】,以厂家直销的模式,确保产品的高品质与性价比,产品销售网络遍及全国各省,满足不同地区的客户需求。6年来广受客户信赖,联系人:张先生-15531817391,QQ:402322585,地址:龙熙顺景A区3号楼
另外,分开计算还割裂了上下部结构的协同工作,使得上、下部结构的周期和位移计算均不准确。通常网架的支承可以分为周边支承、点支承以及点支承与周边支承混合使用三种方式,周边支承是将网架周边节点搁置在梁或柱上,点支承则是将网架支座以较大的间距搁置于独立梁或柱上,柱子与其他结构无联系。网架(网壳)搁置在梁或柱上时,可以认为梁和柱的竖向刚度很大,忽略梁的竖向变形和柱子轴向变形,因此网架(网壳)支座竖向位移为零,网架(网壳)支座水平变形应考虑下部结构共同工作。在周边支承网架(网壳)支座的径向应将下部支承结构作为网架(网壳)结构的弹性约束,而点支承网架(网壳)支座的边界条件应考虑水平X和Y两个方向的弹性约束。

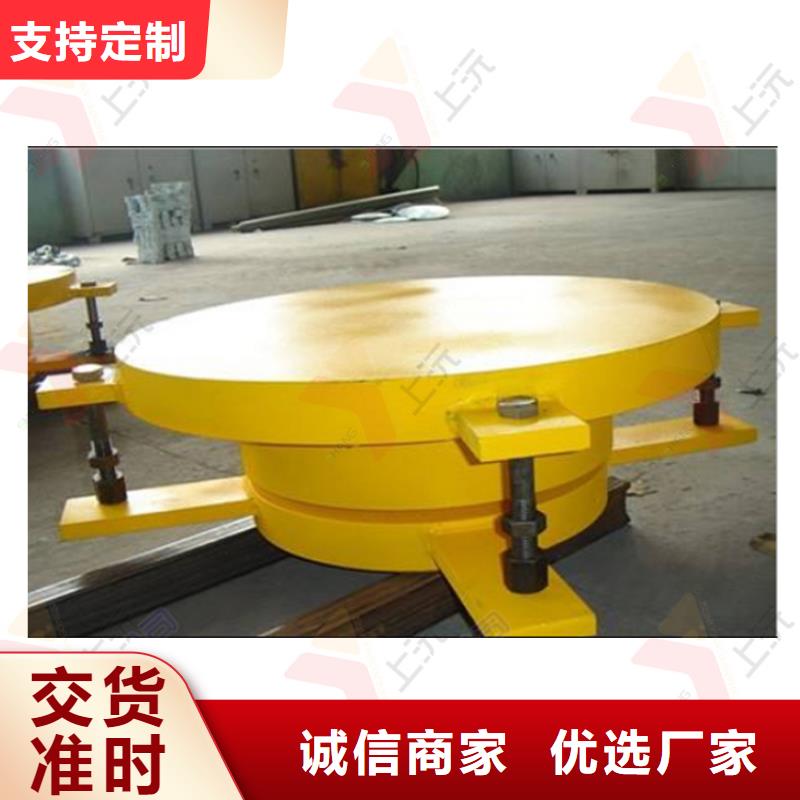

性能与特点球形支座传力可靠,转动灵活,它不但具备盆式橡胶支座承载能力大,容许支座位移大等特点,而且能更好地适应支座大转角的需要,与盆式支座相比具有下列优点:1) 支座通过球面传力,不出现力的缩颈现象,作用在混凝土上的反力比较均匀。2) 支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程,转动力矩小,而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关,与支座转角大小无关。因此特别适用于转角的要求,设计转角可达0.05rad以上。3) 支座各向转动性能一致,适用于宽桥、曲线桥。支座不用橡胶承压,不存在橡胶老化对支座转动性能的影响,特别适用于低温地区。支座除具有QZ等国内球形支座的特点外,还有以下主要优势:转动和滑动摩擦阻力小转角大,扭矩相对较小结构紧凑支座应用于中等到特别大的承载量、大转角的情况。
支座的技术性能:1、支座反力(竖向承载力)分为16 级;1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 ,9000 和10000 , 12500 , 15000,17500 , 20000KN 。2、支座设计转角θ分为0.01 、0.15 和0.02rad (根据需要可增大)。3、支座设计位移量顺桥向:1000 一2500KN e=士50 和士100mm ;3000 一10000KN e=士50 、土1 00mm 和士1 50mm ;横桥向(GX 多向活动支座)e=土2Omm。设计位移量根据工程需要可进行变更。4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下,应力为30Mpa 左右时,取值如下:常温(-25 ℃ ~+60 ℃ )0.03 低温(-40 ℃ ~+40 ℃ )0.05。5、支座可承受的水平力:纵向活动支座(ZX )横桥向水平力为支座反力的10%。固定支座(GD)承受水平力为支座反力的10%。
