天正华意高压开关特性测试仪校准装置【录波仪】,交直流标准源合作共赢二八商务
更新时间:2025-05-29 04:25:05
Tags: 录波仪

一部视频,让您轻松掌握录波仪产品的核心优势。赶紧观看,开启您的产品体验之旅。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
产品颜色 | 白 |
质保时间 | 3年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |

录波仪的价格因厂家不同而有所差异。为了帮助您做出明智的选择,【天正华意电气设备(广安市分公司)tianzh3611-75】特意为您录波仪。我们提供是实体厂家,靠谱的价格,确保您可以放心选择。以下是我们的联系方式:联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

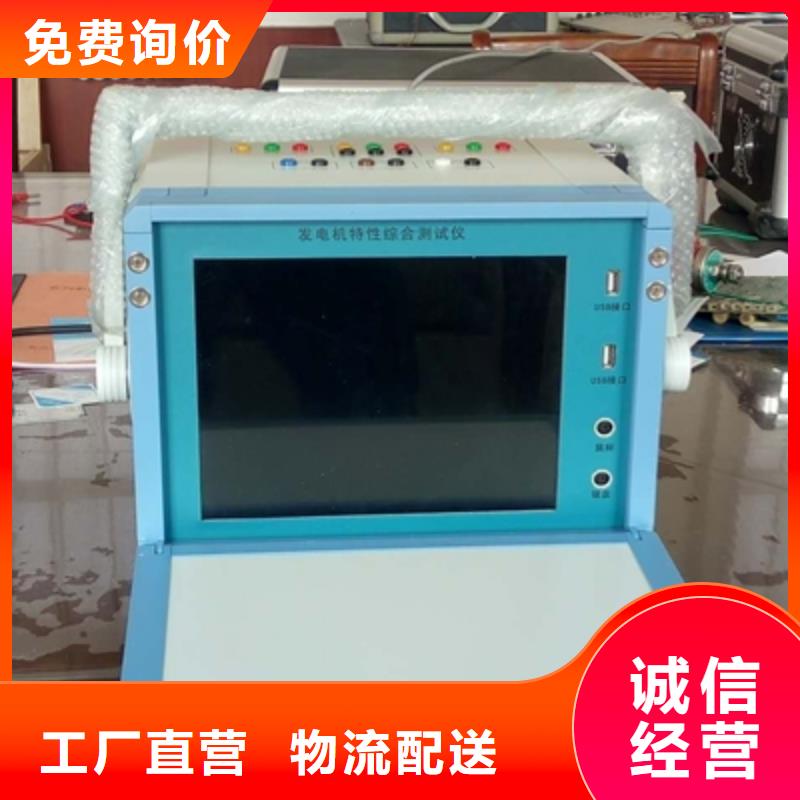

录波仪仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器,仪器内部软件预置了针对发电机调试的试验模板,使用户可以通过记录仪很方便的完成发电机短路特性试验,空载特性试验,励磁系统扰动试验,励磁系统10%阶越试验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件,进行图形分析,组合运算,有效值计算,交流功率计算,三相对称性分析,频谱分析,谐波分析,曲线相关性分析,图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告,也可以通过软件生成JPG图片导出,以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入,12路有源开关量输入和3路开出量信号, 采样频率可达100KHZ,基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离,以避免试验中不同电位点的连接问题导致被测系统发生故障。

录波仪故障启动方式模拟量:突变、过量、欠量开关量:变位(闭合、断开)6.故障记录容量1GB7.通讯串行口:1个RS-232C端口, 通讯波特率115200bps。使用专用串口通讯电缆(5芯)网络:1个10/100Mbps 802.3u接口8.显示屏6.4” 262144色TTF显示屏。分辨率:640×4809.机箱尺寸(mm)448 (宽) ×178(高)×318(深)10.重量14kG(含铝合金包装箱)11.工作电源AC220V±15% 50Hz±0.5Hz;DC220V±15%三、录波仪 结构3.1.前面板示意图3.2.后面板示意图3.3.信号接线在接入被测信号时,应注意确认端子标记;接线错误可以损坏仪器。以下几点应特别注意:3.3.1接线前,确认模拟通道的输入阻抗用万用表电阻档,检查录波仪输入通道内阻:交流电流(AC10A) 通道,内阻 80kΩ直流电压通道,内阻 > 1MΩ(±2000V);> 400kΩ(±500V)3.3.2交流电压接线录波仪的交流电压通道,是每路独立的,即通道内部没有连线。接线时,应按被测信号的要求接线Y接线 接线

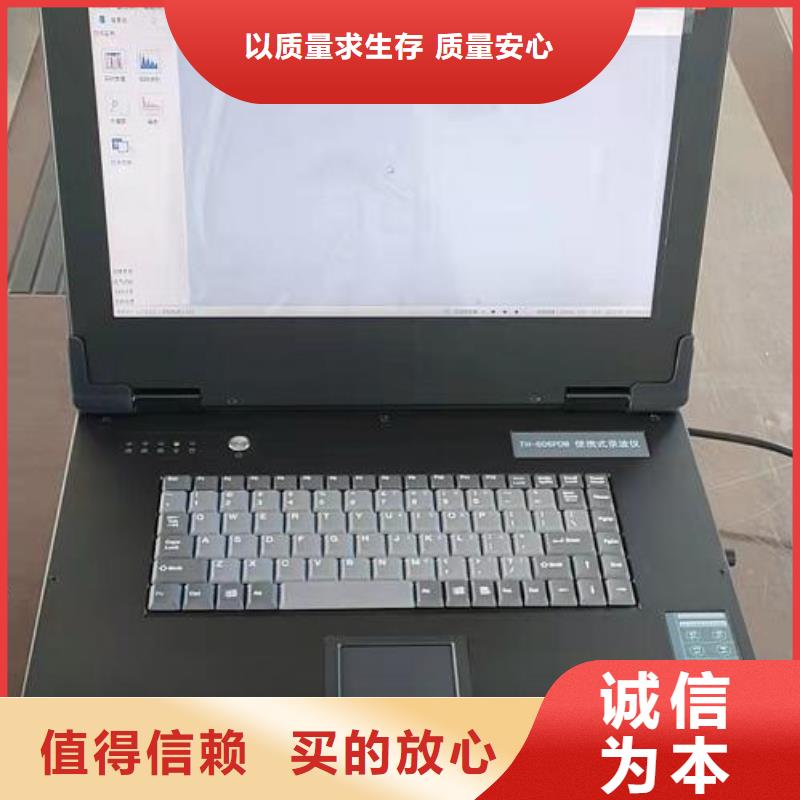

录波仪模拟通道类型TH-608CDM便携式故障录波器将模拟通道定义为4种类型,即交流信号、直流信号、转速、4~20mA信号。每个类型各有不同的计算方法。交流信号:用RMS(均方根)算法计算有效值。当外接互感器(如PT、CT)时,变比一次/变比二次分别对应互感器的标称一次值/二次值,例如15KV/100V、12kA/5A。直流信号:采用20ms平均值计算有效值。当外接互感器(分流器)时,变比一次/变比二次分别对应互感器的标称一次值/二次值,例如1500A/75mV。转速:转速通道处理并提取转速信号的过零点信息,根据过零点计算转速、功角等参量。转速信号的变比是极对数的含义。详见5.7.1。4~20mA信号:与直流信号同样是采用20ms平均值计算有效值。当外接变送器时,4mA对应值、20mA对应值分别输入变送器4mA、20mA对应的一次值。2.4 开关量通道标配为外接8路无源节点(通道内部输出+24V)8路有源节点(有源节点外部电压:DC12V~220V)。也可根据用户要求配置有源节点的电压范围。同步采样开关量通道多可配置32路。2.5 派生量TH-608CDM便携式故障录波器多可设置24路派生量,各类型的准确度如表3所示。派生量的具体种类及设置参见“5.3.1 派生量”。表3类型 准确度 备注频率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 电压>50% 电流>10%无功功率 0.5% sinφ1.0–0.5 电压>50% 电流>10%功率因数 1% 正序 1% 负序 1% 零序 1% 两相负序 1% 相角差 ±0.3° 实测功角 ±0.3° 两矢量差 0.5% 两矢量和 0.5% 线路功角 ±0.3° 交流阻抗 0.5% 同期压差 1% 计算功角 ±1.5° 标量和 由引用参量决定标量差 由引用参量决定一次函数 由引用参量决定三、技术要点 3.1 记录方式3.1.1 故障记录格式当TH-608CDM便携式故障录波器监测到接入参量的状态满足启动判据时,即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录,模拟量波形可以采用分段记录。
