架空线路故障测试仪蓄电池测试仪的简单介绍

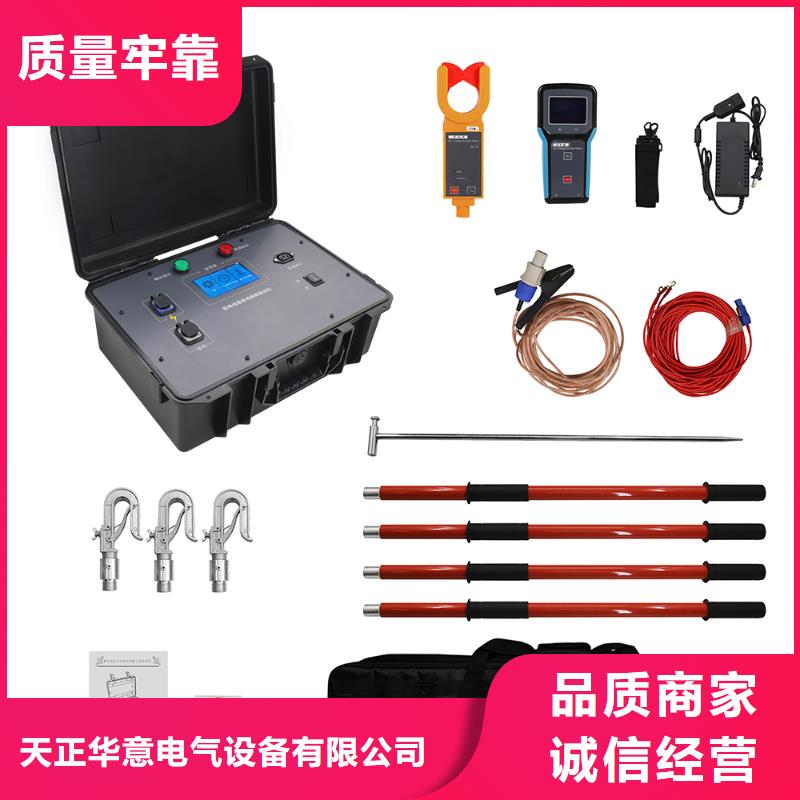

架空线路故障测试仪新的电网改造工程“三相三线”供电方式增强了配电线路的绝缘水平，提高了供电可靠性，减少了线路损耗。但也经常发生单相接地故障，特别是在大风、暴雨、冰雹等恶劣天气情况下，接地故障频繁发生，严重影响了电网的正常运行。故障发生后，由于线长范围广，采用传统的方法进行排查，很难快速准确查到故障点。配电线路单相接地故障点巡查装置（简称：巡查助手），用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，减小线路检修人员的工作强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。钳表与接收器技术规格检测方式钳形CT，积分方式传输方式433MHz无线RF传送，传输距离约30mLCD尺寸62mm×44mm装置尺寸长100mm×厚35mm×高204mm钳口尺寸Ф50mm 测量范围0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采样频率2次/秒分 辨 率0.1mA测试精度±2％±5dgt （23℃±5℃，80％RH以下） 数据存储200组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满线路电压线路带电不超过35kV（带绝缘杆操作）数据保持检测模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消保持数据查阅“MR”符号指示，能上下翻阅所存数据超量程溢出显示“OL A”符号显示无信号指示当手抄器未收到发射信号时动态显示“NO SIGNAL- - - -”符号自动关机若不检测时约15分钟后，装置自动关机电源DC6V 4节7号碱性电池，无线接收：5节1.5V5号碱性电池电池电压当电池电压低于5.4V时，电池电压低符号 显示，提醒更换电池 装置重量钳表和手抄器总重量2.5Kg（含绝缘杆和电池）工作环境温湿度-10℃～40℃； 80％Rh以下存放环境温湿度-10℃～60℃； 70％Rh以下干扰不受433MHz同频信号干扰绝缘杆尺寸伸缩式令克棒0.9米/节（4节）绝缘强度AC 40kV/rms (绝缘杆与钳芯之间)结构防滴漏Ⅱ型

架空线路故障测试仪 三相线路工频参数测试接线8.1 三相线路静电感应电压测试接线示意，如图（1）（图1）使用测试装置配置的高内阻三相静电感应电压测试绝缘棒，接入装置的电压测试通道，确认被测线路首端、末端悬空后进行线路静电感应电压测试，按照仪器显示屏幕对应提示要求进行相应操作。8.2 三相线路电磁感应电压、接地电流、工频参数测试接线示意，如图（2）（图2）被测线路末端短路接地，将线路首端测试引线的电压线、电流线分别接入装置对应端子，按照仪器显示屏幕菜单提示要求进行相应操作。8.3 三相线路正序、零序阻抗，正序、零序电容参数测试接线（同前图2）测试线路阻抗参数：要求线路末端三相短路接地，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序阻抗测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相接地是否良好，以免导致零序参数测试结果出现异常。提别提示：当遇到同塔并架线路阻抗参数测试时，测试前一定确认另一条非测试线路首末两端只可一端接地，不可两端同时接地，否者会导致被测试线路的零序阻抗值偏小，对正序阻抗参数无影响。测试线路电容参数：通知被测线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序电容测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相线路处于悬空状态，以免导致电容参数无法正常测试。
